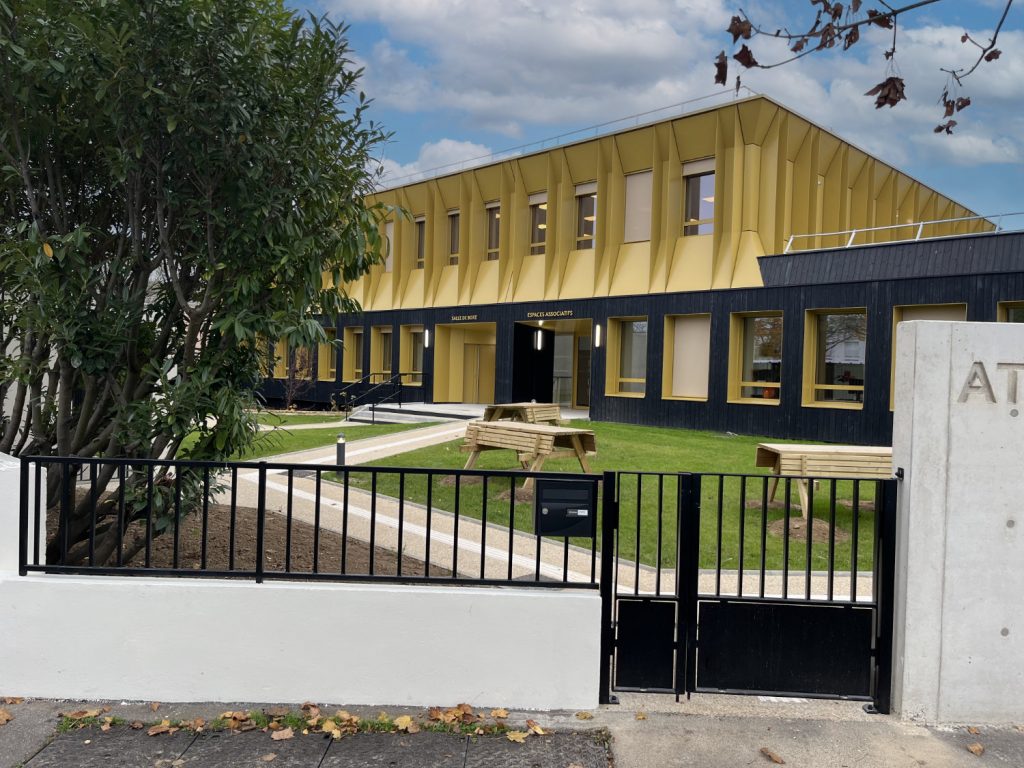

Architecte : Nomade Architectes
Une étude d’exécution de calepinage de bardage consiste à concevoir et organiser la pose des éléments de bardage d’un bâtiment, tout en respectant les contraintes techniques, esthétiques et normatives.
Le calepinage
Le calepinage permet de définir avec précision l’emplacement, les dimensions et la disposition des panneaux ou lames de bardage, optimisant ainsi leur découpe et leur mise en oeuvre sur le chantier.
Les étapes d’étude de calepinage
1. Analyse du projet
Documents de base à consulter :
Plans architecturaux, coupes, façades, et détails techniques.
Contraintes :
- Dimensions des panneaux, lames ou cassettes de bardage.
- Type de matériau (bois, métal, composite, etc.).
- Supports (ossature métallique, béton, bois…).
- Contraintes climatiques et réglementaires (DTU, normes, avis techniques, cahiers du CSTB).
2. Prise en compte des tolérances
- Intégrer les joints entre panneaux (joint creux, joint ouvert, etc.).
- Prévoir des jeux de dilatation en fonction des matériaux utilisés.
- Adapter la pose à l’alignement des ouvertures (fenêtres, portes) et à la géométrie des façades.

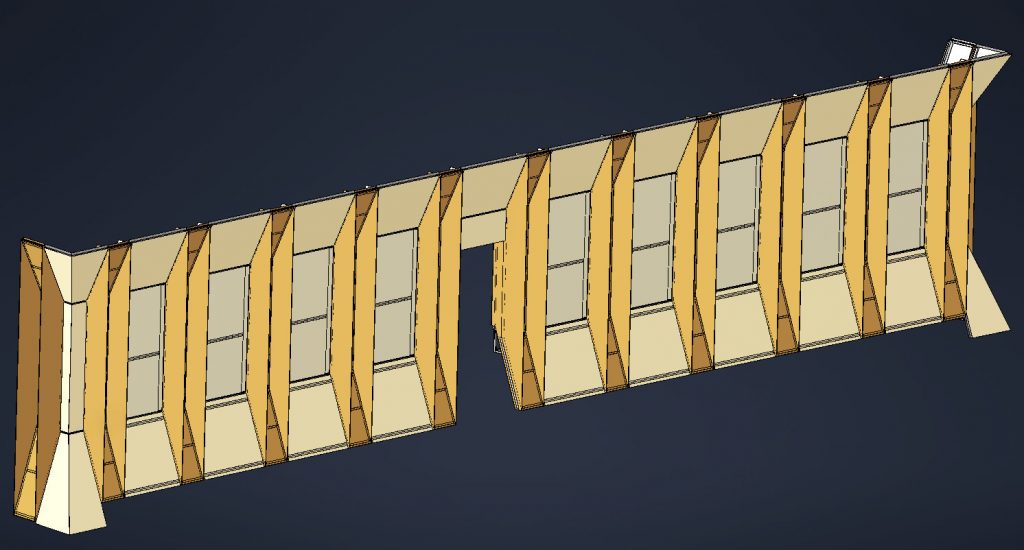

3. Élaboration du calepinage
Le calepinage sert à :
- Optimiser la découpe des matériaux (réduction des chutes).
- Vérifier l’alignement esthétique des éléments (alignement horizontal, vertical, ou en quinconce).
- Prévoir des zones de raccords (angles, jonctions entre niveaux ou façades).
Outils possibles :

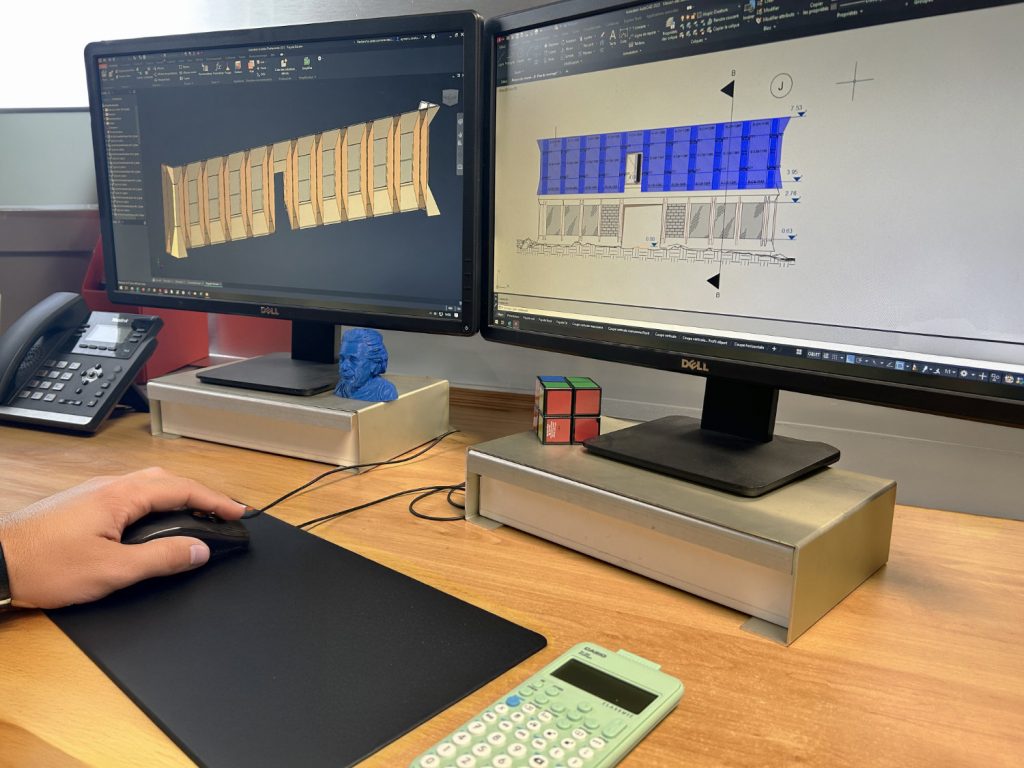

- Logiciels de CAO/DAO (AutoCAD, Revit, INVENTOR,…).
- Logiciels spécifiques au bardage (certains fabricants en proposent).
4. Production des plans détaillés
Créer des plans de calepinage précis, indiquant :
- Les dimensions de chaque panneau, lame ou cassette.
- La position exacte des fixations et des joints.
- Les découpes spécifiques autour des ouvertures et des détails techniques (ventilation, angles, etc.).
- Les sections des ossatures secondaires nécessaires.
5. Coordination avec le chantier
Interface/synthèse avec les autres corps d’état :
- Charpentiers, façadiers, poseurs de bardage.
- Vérification des ancrages et supports existants.
Vérifications préalables :
- Planéité et solidité des supports.
- Alignement des systèmes d’ossature (si existants).
6. Réalisation des fiches ou dossiers techniques
Fournir des fiches techniques pour :
- Les modes de fixation (vis, clips, agrafes, etc.).
- Les traitements éventuels des matériaux (hydrofuge, lasure, peinture).
- Les protections pour garantir la durabilité (étanchéité, pare-pluie).
7. Estimation des quantités et gestion des approvisionnements
- Calcul précis des quantités nécessaires pour limiter les pertes.
- Planification des livraisons pour respecter les délais du chantier.
Une étude d’exécution de calepinage de bardage est cruciale pour assurer la qualité esthétique et technique de la façade tout en optimisant les coûts et les délais.
